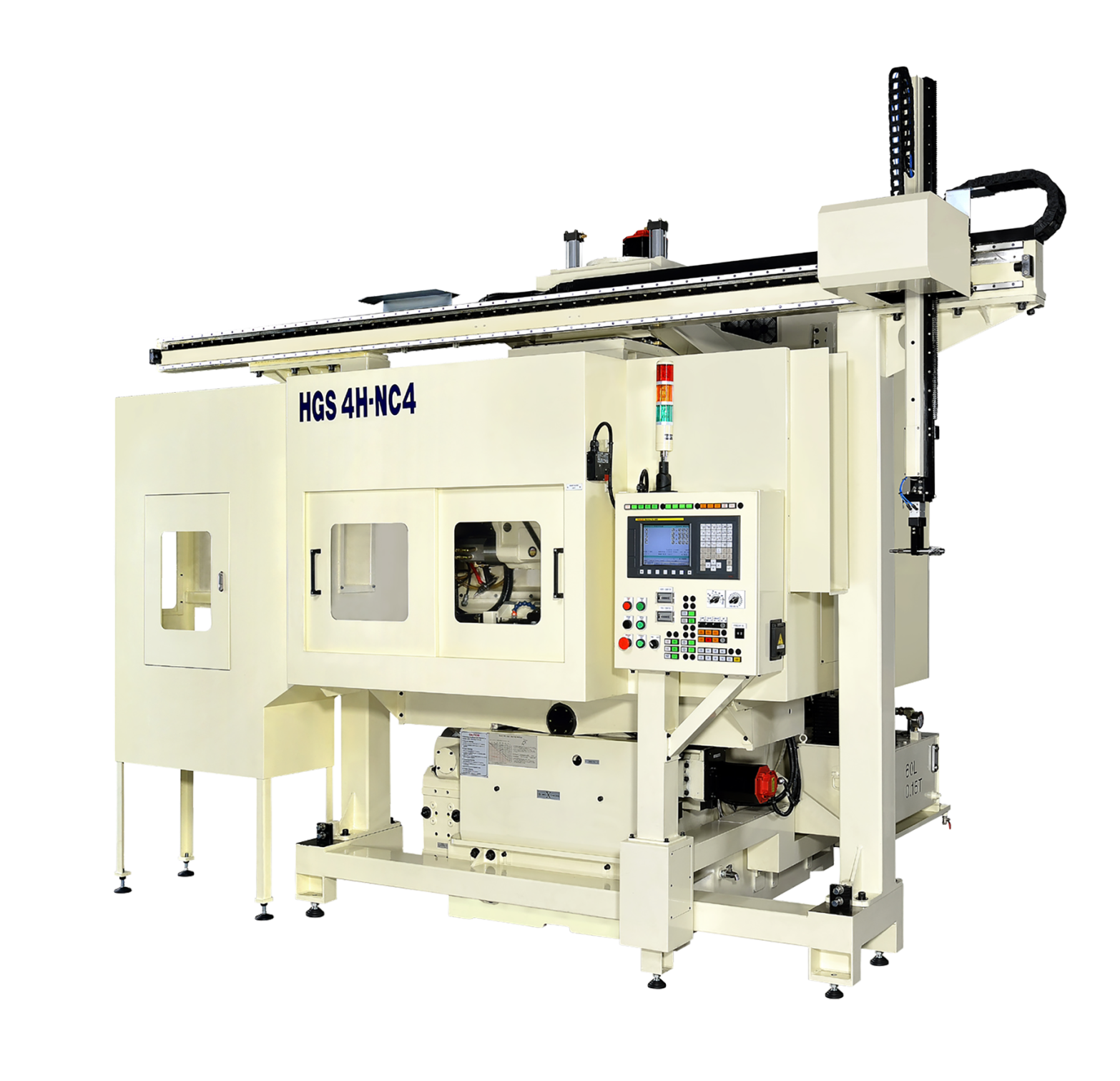

| HGS 4H-NC4 / NC5 製品仕様 | ||
| 項目 | 仕様 | データ |
| 加工部品 | モジュール | 1~8 mm |
| 加工部品外径 | 25~400 mm | |
| ギヤ最大幅 | 150 mm | |
| 加工部品最大長さ | 700 mm | |
| テーブル左右 | 最大ストローク | ±75 mm |
| テーブル前後 | 最大ストローク | ±6 mm |
| 切削工具 | 工具最大幅 | 50 mm |
| 最大外径 | 265 mm | |
| 軸回転角度 | ±20º | |
| 回転速度 | 50~400 rpm | |
| 工具內径 | 63.5 mm | |
| 加工方法 | ● 平行式● 対角式● 横移動式● 直進式 | |
| 製品仕様 | ||||
| 型番 | HGS 4H-NC5 | HGS 4H-NC4 | HGS 250-NC3 | |
| X軸 | ● | ● | ||
| C軸 | ● | ● | ||
| Z軸 | ● | ● | ● | |
| Y軸 | ● | ● | ● | |
| B軸 | ● | ● | ||
| 各軸方向の說明 | ● X軸：テーブル左右方向 ● C軸：テーブル前後方向 ● Z軸：ヘッド上下 ● Y軸：ヘッド旋回 ● B軸：テーブル搖動方向 |
|||
